ALTERNATIVAS DE SOLUCION PARA UBICACION DEL RESERVORIO

PLANTEANDO ALTERNATIVAS

Listo y en camino comenzamos con el análisis de las posibles alternativas de solución, dando caminatas a los alrededores, consultando y viendo los puntos mas altos posibles al cual proyectar un resevorio.

Teniendo muy encuenta, que investigando con las autoridades, sabemos que un RAMAL PRINCIPAL pasa por la Av. Huarangal que esta ubicada en la parte inferior del poblado. Es desde este ramal del cual tomaremos el caudal necesario para nuestro abastecimiento.

Por la ubicación del ramal sabemos que nuestro Diseño será en base a Una "Linea de Impulsión" captándolo primero en una cisterna para luego bombear el caudal al reservorio. Y desde este Abastecer a la poblacion con lineas Aductoras.

Av Huarangal es donde pasa el Ramal Principal

 Av. Huarangal

Mientras dábamos el recorrido por el poblado ubicamos una zona alta accesible para así tener una vista panorámica mejor de todo la zona y así dar mejor con la ubicación del reservorio.

Eduardo y Byron llegando a las parte mas alta de San jose

Subida

Buscando la Vista Panoramica

En nuestra posición pudimos observar el punto de posible ubicación del reservorio que aproximadamente se encuentra en la cota 289.00 m. Posteriormente para estar seguros de nuestro planteamiento tendríamos que subir a la loma vista en las fotos para observar mejor el terreno.

Adjuntamos un video que muestra mejor la vista panoramica y nuestra primera vision.

Posible Ubicación de Reservorio

En la siguiente foto observamos la topografía de la loma que señalamos.

Bosquejo de "Línea de Impulsion" desde Cisterna a Reservorio

Una vez documentada nuestra alternativa fuimos para tener mejores ángulos y fotografías para la cual nos pusimos en marcha.

DECEPCIÓN T_T

Cuando llegamos a la loma ya antes mencionada nos dimos con la sorpresa de un gran obstáculo a los alrededores de la loma. Al parecer existía una GRAN EXCAVACIÓN que prácticamente impedía el acceso a la loma. Habrá sido una especie de cantera de agregados debido a que vimos piedras acumuladas de gran y mismo tamaño.

Campo abierto antes del monte

Excavaciones profundas

Montículos de material removido

Agregado grueso amontonado

Posible cantera

Aquí un vídeo con la explicación y lo que hemos visto.

Este acontecimiento nos indico que no es posible colocar un reservorio del tipo apoyado en la zona, por no haber espacios libes, por ser un terreno prácticamente llano y por no tener acceso a los montes cercanos.

Por ello nuestra propuesta se cambiara con respecto al diseño de reservorio como uno del tipo elevado la cual estará a una altura suficiente y para que abastezca a toda la población San Jose. Viendo los alrededores existen 3 posibles alternativas que propondremos a continuación.

ALTERNATIVA DE SOLUCIÓN 1

Como primera alternativa de solución se propuso ubicar nuestro reservorio en un parque del asentamiento ubicado casi al LIMITE SUPERIOR del poblado la cual será un reservorio de tipo elevado y esta estará a tal altura suficiente que abastecerá a todo el poblado del asentamiento San Jose.

La ubicación del reservorio deberá estar en una zona amplia y no apoderada por ningún habitante. Por tal motivo se eligió el parque en esa zona. Esta anteriormente dependerá de una cisterna que estará ubicada cerca del RAMAL PRINCIPAL ubicada en la Av. Huarangal la cual es la carretera de único acceso al poblado.

Se propone que la cisterna para nuestro proyecto ocupe unos lotes inhabitados en la zona comercial cerca a la misma carretera.

Cota cisterna                        :  244msnm
Cota terreno tanque elevado  :  272msnm
Cota de fondo de Reservorio  :  288msnm
Cota tapa de tanque elevado  : 291.5msnm
Altura del Fuste                    :  16m

ALTERNATIVA DE SOLUCIÓN 2

Como segunda alternativa de solución se propuso ubicar nuestro reservorio en un parque DERECHO del asentamiento ubicado casi al CENTRO del poblado la cual sera un reservorio de tipo elevado y esta estará a tal altura suficiente que abastecerá a todo el poblado del asentamiento San Jose.

La ubicación de reservorio deberá estar en una zona amplia y no apoderada por ningún habitante. Por tal motivo se eligió el parque en esa zona. Esta anteriormente dependerá de una cisterna que estará ubicada cerca del RAMAL PRINCIPAL DE LA ZONA ubicada en la Av. Huarangal la cual es la carretera de único acceso al poblado.

Se propone que la cisterna para nuestro proyecto ocupe unos lotes inhabitados en la zona comercial cerca a la misma carretera.


Cota cisterna                       : 244msnm
Cota terreno tanque elevado : 260msnm
Cota de fondo de Reservorio : 285msnm
Cota tapa de tanque elevado : 288.5msnm
Altura del Fuste                    : 25m

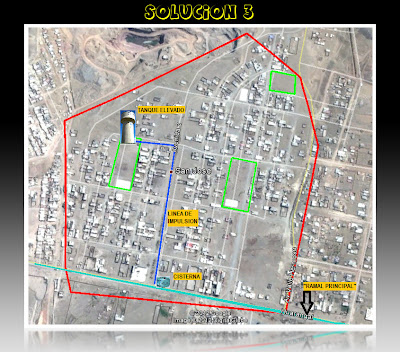

ALTERNATIVA DE SOLUCIÓN 3

Como tercera alternativa de solución se propuso ubicar nuestro reservorio en un parque IZQUIERDO del asentamiento ubicado casi al CENTRO del poblado la cual será un reservorio de tipo elevado y esta estará a tal altura suficiente que abastecerá a todo el poblado del asentamiento San Jose.

La ubicación del reservorio deberá estar en una zona amplia y no apoderada por ningún habitante. Por tal motivo se eligió el parque en esa zona. Esta anteriormente dependerá de una cisterna que estará ubicada cera de la RAMAL PRINCIPAL  ubicada en la Av. Huarangal la cual es la carretera de único acceso al poblado.

Se propone que la cisterna para nuestro proyecto ocupe unos lotes inhabitados en la zona comercial cerca a la misma carretera.

Cota cisterna                       : 244msnm
Cota terreno tanque elevado : 254msnm
Cota de fondo de Reservorio : 284msnm
Cota tapa de tanque elevado : 287.5msnm
Altura del Fuste                    :  30m

CONCLUSIÓN

El asentamiento SAN JOSÉ necesita una "Línea de Impulsión" mas no la "Línea de Conducción" donde ya una vez  determinada las 3 alternativas de solución, posteriormente se escogerá la alternativa N°1,la cual será la mas eficiente y económica, puesto que las demas alternativas cuentan con una estructura de gran altura, y estas requeririan de un diseño estructural mas complejo pudiendo existir la posibilidad de que estas sean inestables por ser esbeltas.
